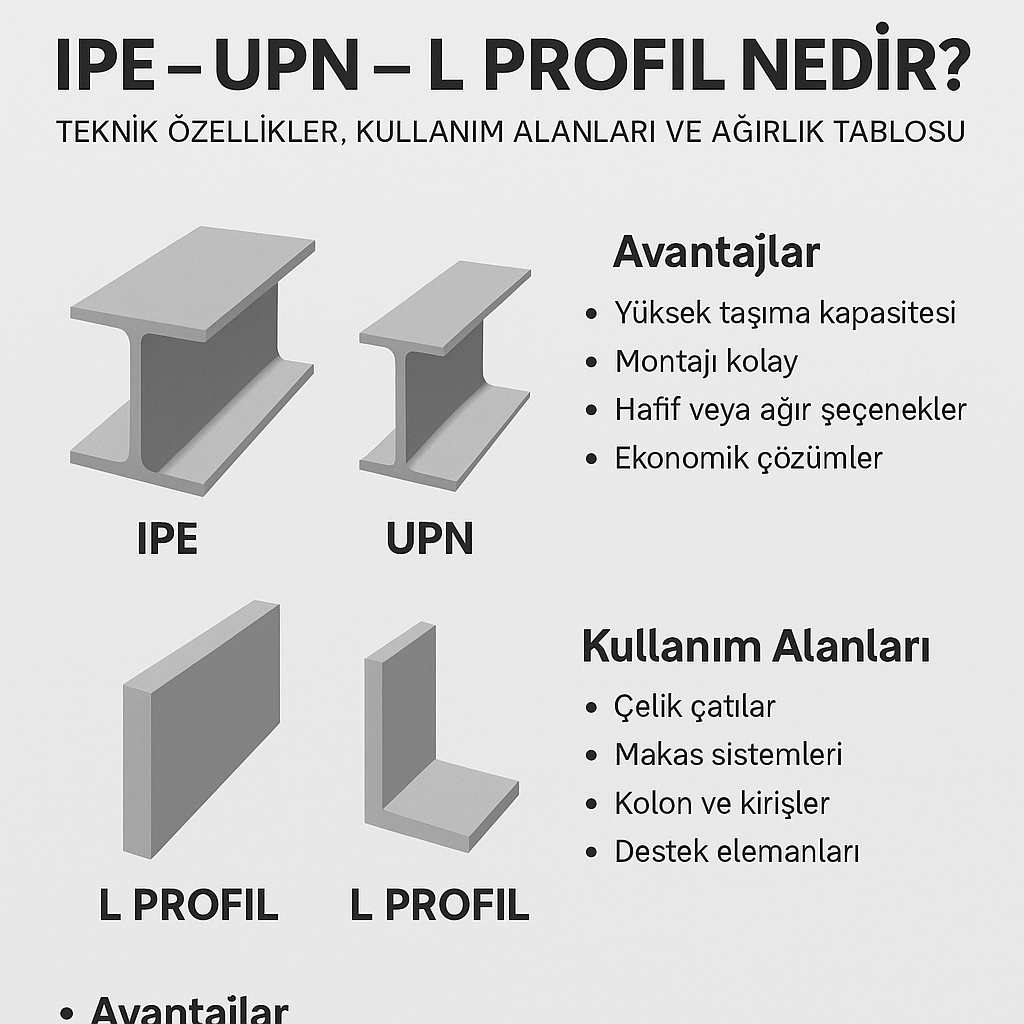

Çelik konstrüksiyon projelerinde en çok kullanılan üç ana profil türü IPE, UPN ve L (Köşebent) profillerdir.
İster çelik çatı yap, ister makas imalatı, ister depo – fabrika taşıyıcı sistemleri…
Bu üç profil çelik sektörünün temel iskeletini oluşturur.
Arnavutköy, Hadımköy ve çevresindeki projelerde çelik çatı imalatlarında en sık tercih edilen bu profillerin ne işe yaradığını, seçim kriterlerini ve ağırlık hesaplamalarını bu yazıda net bir şekilde anlatıyoruz.
1) IPE Profil Nedir?
✔ Tanım
IPE (I-Beam Parallel Flange) profiller, “I” şeklinde görünen, yan yüzleri birbirine paralel olan taşıyıcı çelik profil türüdür.
IPE’nin en büyük özelliği:
👉 Yük taşıma kapasitesi çok yüksektir.
Bu yüzden:
- Çelik çatılar
- Makas imalatı
- Ana taşıyıcı kirişler
- Kolon – kiriş sistemleri
- Sanayi yapıları
gibi yüksek dayanım gerektiren tüm işlerde kullanılır.
IPE Profilin Avantajları
- Yüksek moment taşıma kapasitesi
- Eğilmeye karşı üstün dayanım
- Uzun açıklıklarda ideal (10–30 metre)
- Hafif ama güçlü
- Kaynak ve cıvata bağlantısına çok uygun
En Çok Kullanılan IPE Ölçüleri (kg/m)
| IPE Ölçüsü | kg/m |
|---|---|
| IPE 120 | 10.40 kg |
| IPE 140 | 12.90 kg |
| IPE 160 | 15.80 kg |
| IPE 180 | 18.80 kg |
| IPE 200 | 20.90 kg |
| IPE 220 | 24.20 kg |
| IPE 240 | 28.60 kg |
| IPE 270 | 33.40 kg |
| IPE 300 | 36.60 kg |
| IPE 330 | 41.80 kg |
| IPE 360 | 48.60 kg |
| IPE 400 | 57.90 kg |
| IPE 500 | 79.40 kg |
IPE tonajı kg/m x toplam metraj ile hesaplanır.
2) UPN Profil Nedir?
✔ Tanım
UPN profiller “U” şeklindedir. Kenarları dışa doğru açıktır.
Daha çok hafif taşıyıcı, kenar kirişi, kapak profili, perde sistemi, yan destek gibi işlerde kullanılır.
UPN, IPE kadar baskı taşımaz ama:
👉 Aşık bağlantılarında
👉 Hafif çatı uygulamalarında
👉 Kenar kirişlerinde
👉 Duvar – kolon arası geçişlerde
mükemmel bir çözümdür.
UPN Profil Avantajları
- Daha hafif
- Fiyatı daha uygun
- Montajı kolay
- Yan ve dikey yüklerde ideal
UPN genelde IPE’nin yanına yardımcı profil olarak kullanılır.
En Çok Kullanılan UPN Ölçüleri (kg/m)
| UPN Ölçüsü | kg/m |
|---|---|
| UPN 50 | 4.30 kg |
| UPN 80 | 8.64 kg |
| UPN 100 | 10.60 kg |
| UPN 120 | 13.40 kg |
| UPN 140 | 16.00 kg |
| UPN 160 | 18.80 kg |
| UPN 200 | 22.90 kg |
UPN profiller özellikle çatı aşıklarında sık kullanılır.
3) L Profil (Köşebent) Nedir?
✔ Tanım
L profil, “köşebent” olarak bilinir.
İki kenarı 90° açı ile birleşen çelik profildir.
Genelde:
- Mil bağlantılarında
- Çapraz elemanlarda
- Kafes sistemlerinde
- Çatı desteklerinde
- Hafif taşıyıcı görevlerde
kullanılır.
L Profil Avantajları
- Hem hafif hem çok yönlü
- Kesim ve kaynak işlemleri kolay
- Çatı birleşim noktalarında mükemmel performans
- Mil – çapraz sistemlerde vazgeçilmez
En Çok Kullanılan L Profil Ölçüleri (kg/m)
| L Profil Ölçüsü | kg/m |
|---|---|
| 40×40×4 | 2.40 kg |
| 50×50×4 | 3.20 kg |
| 60×60×5 | 4.40 kg |
| 70×70×7 | 7.20 kg |
| 80×80×8 | 9.60 kg |
Çatı sistemlerinde en çok 50×50×4 ve 40×40×4 kullanılır.
IPE – UPN – L Profil Karşılaştırma Tablosu
| Özellik | IPE | UPN | L Profil |
|---|---|---|---|
| Taşıma Kapasitesi | ⭐⭐⭐⭐⭐ (En yüksek) | ⭐⭐⭐ | ⭐⭐ |
| Ağırlık | Ağır | Orta | Hafif |
| Kullanım Alanı | Ana taşıyıcı | Aşık / yan kiriş | Destek / çapraz |
| Fiyat | En pahalı | Orta | Ekonomik |
| Montaj | Orta | Kolay | Çok kolay |
Hangi Profil Nerede Kullanılır? (Ustanın Rehberi)
✔ Çelik Çatı Makaslarında → IPE 240–IPE 500
Uzun açıklık + yüksek yük → IPE şart.
✔ Çatı Aşıklarında → UPN 100–UPN 160
Hem hafif hem dayanıklı.
✔ Çaprazlarda ve millerde → L Profil 40×40×4 veya 50×50×4
✔ Kenar kirişlerinde → UPN / IPE
Çatının formuna göre.
✔ Depo – fabrika çatılarında → IPE + UPN kombinasyonu
Hangi Profil Daha İyi?
Profilin “iyi” olması, kullanılacağı yere göre değişir.
- Makas için → IPE
- Aşık için → UPN
- Çapraz için → L Profil
- Ekonomik çözüm için → L Profil
- Endüstriyel çözüm için → IPE
Kısacası:
👉 “Doğru profil seçimi + doğru tonaj hesabı” = sağlam çelik çatı
Sonuç: Üç Profil de Çelik Çatı Sisteminin Temel Taşıdır
Çelik çatı, sundurma, depo, fabrika veya konut çatılarında IPE, UPN ve L profiller birlikte çalışan bir sistem oluşturur.
- IPE → Kiriş
- UPN → Aşık
- L → Destek
Bu kombinasyon hem ekonomik hem de dayanıklı çelik çatıların ana prensibidir.
